Столбчатый фундамент своими руками: для каких построек подходит и как сделать пошагово

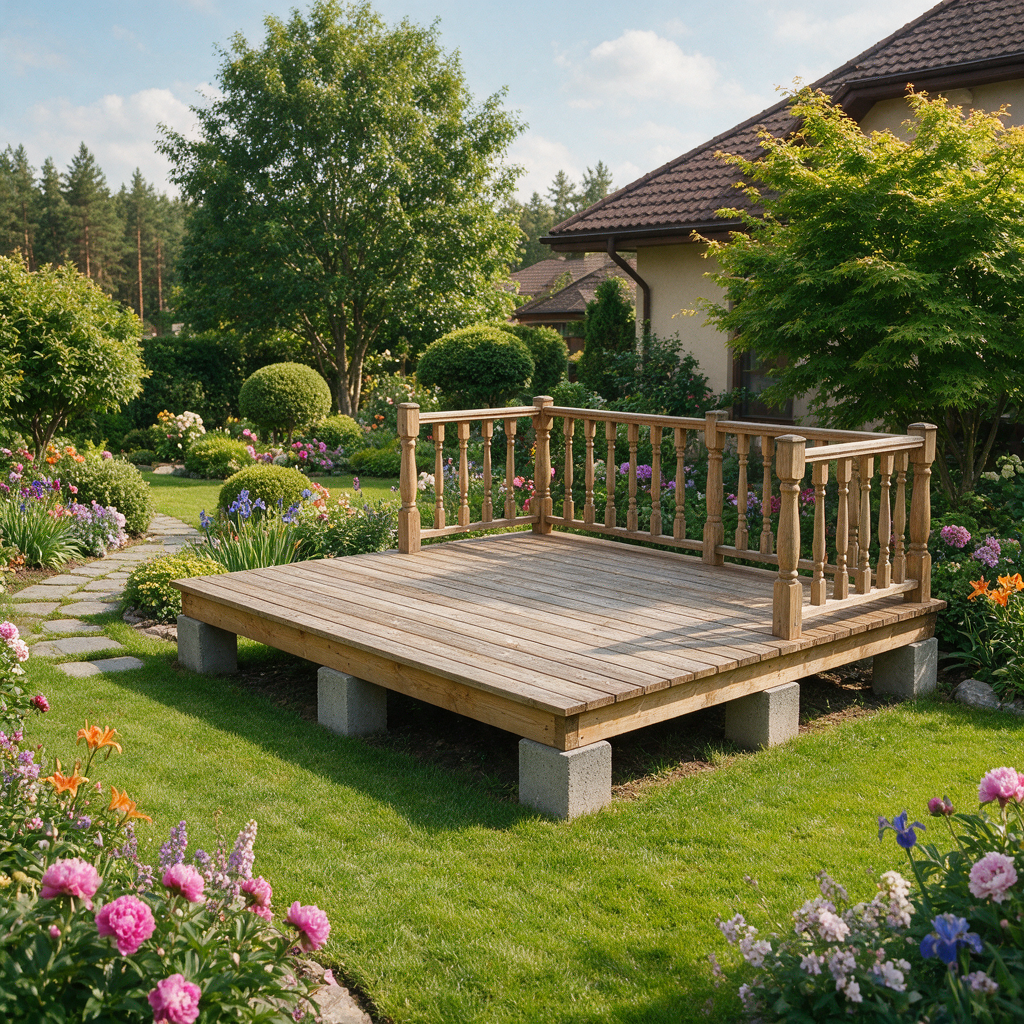

Для каких построек подходит столбчатый фундамент

Столбчатый фундамент оправдан там, где нагрузки невелики, грунт непучинистый или слабопучинистый, а скорость и стоимость строительства важнее запаса прочности.

1. Бани. Каркасные и рубленые бани из бруса — классический объект для столбчатого фундамента. Небольшой вес конструкции не требует мощного основания, а компактные размеры позволяют обойтись 9–12 столбами.
2. Хозяйственные постройки. Сараи, хозблоки, дровяники, мастерские — минимальные нагрузки, минимальный фундамент.
3. Беседки, веранды, террасы. Лёгкие открытые конструкции с небольшой площадью опоры — столбчатый фундамент здесь избыточен разве что по стоимости: дешевле не бывает.
4. Небольшие дачные дома. Каркасные и деревянные одноэтажные дома площадью до 50–60 м² на непучинистых и слабопучинистых грунтах.
5. Пристройки к существующему дому. Веранда, крыльцо, навес — отдельный столбчатый фундамент без жёсткой конструктивной связи с основным домом.

Когда столбчатый фундамент не подходит. Тяжёлые кирпичные и блочные дома — нагрузка превышает несущую способность точечных опор. Сильнопучинистые грунты — влажная глина и суглинок: столбы малого сечения выдавливаются морозным пучением. Участки с высоким уровнем грунтовых вод — заглублённые столбы в водонасыщенном грунте теряют устойчивость. Строительство подвала или погреба — невозможно конструктивно.

Участки с уклоном более 1,5 м — столбы разной длины создают неустойчивую конструкцию; здесь предпочтительнее свайный фундамент. Детальное сравнение всех типов по условиям применения — в материале виды фундаментов для частного дома.

Столбчатый и ленточный фундамент: в чём разница

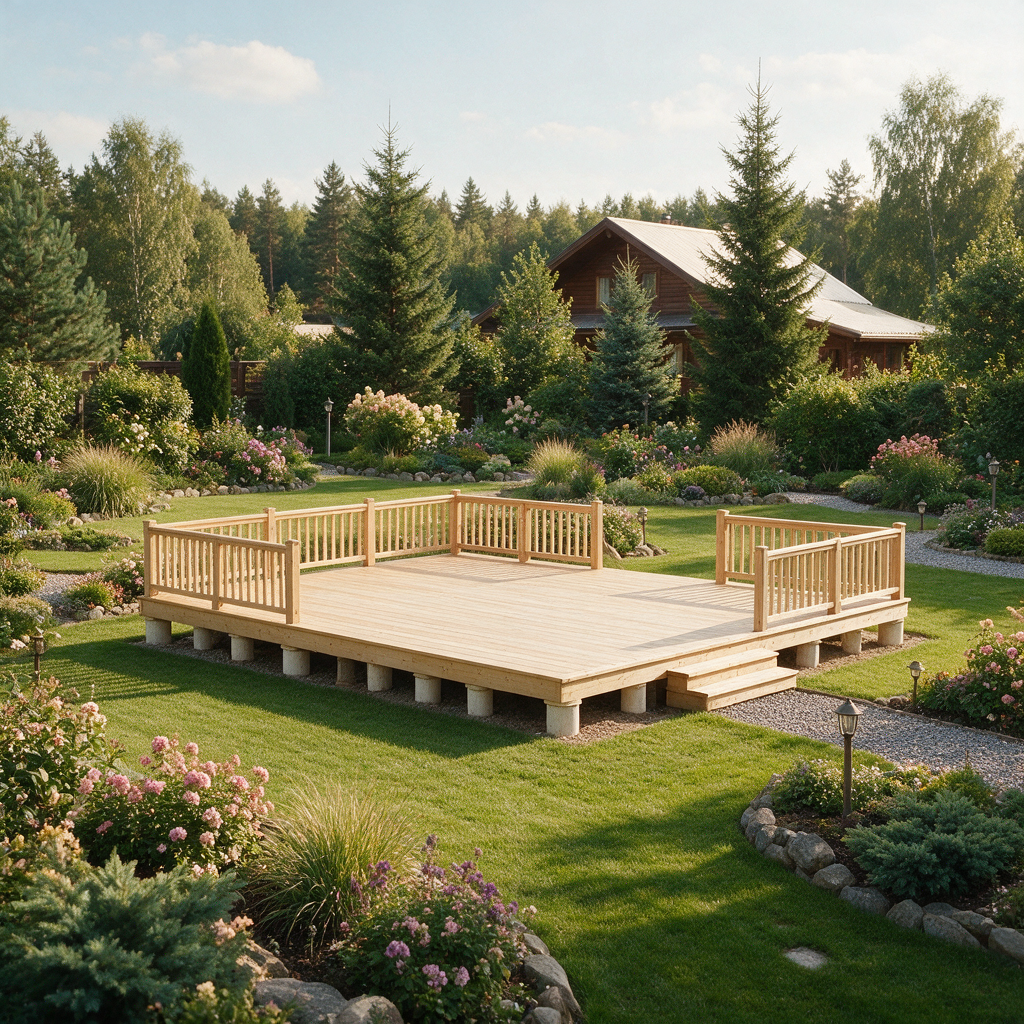

Столбчатый и ленточный фундамент часто рассматриваются как альтернативы для одних и тех же объектов — бань, дачных домов, хозпостроек. Выбор между ними определяется нагрузкой, грунтом и бюджетом. Столбчатый — быстро, дёшево, минимум земляных работ, но только для лёгких конструкций на хорошем грунте. Ленточный — дороже и трудоёмкее, но держит тяжёлые и протяжённые конструкции, допускает подвал и устойчивее на пучинистых грунтах.

Детали устройства и монтажа ленты — в материале ленточный фундамент: устройство и пошаговое строительство.

Материалы для столбчатого фундамента

Монолитные бетонные столбы

Самый надёжный и долговечный вариант столбчатого фундамента своими руками. Технология буронабивная или ямочная: бурится скважина или копается яма, устанавливается несъёмная опалубка из рубероида или трубы, вяжется арматурный каркас, заливается бетон. Диаметр скважины или сечение столба — 200–400 мм. Бетон М200–М300, армирование — 3–4 стержня класса А400 диаметром 10–12 мм. Срок службы — 100 лет и более при правильном исполнении. Подходит для любых лёгких и среднетяжёлых конструкций.

Столбы из кирпича или блоков

Кладка из красного полнотелого кирпича или бетонных блоков 20×20×40 см на цементном растворе. Важно: только полнотелый кирпич — пустотелый и силикатный разрушаются во влажном грунте уже через 5–10 лет. Под каждый кирпичный или блочный столб обязательна монолитная бетонная подошва (башмак) размером 400×400×200 мм — без неё столб продавливает грунт при нагрузке. Не рекомендуется при высоком УГВ и сильнопучинистых грунтах. Срок службы при правильной гидроизоляции — 50–70 лет.

Столбы из асбоцементных или пластиковых труб

Труба служит несъёмной опалубкой: устанавливается в пробуренную скважину, заполняется бетоном М200–М300 с арматурным каркасом. Асбоцементные трубы диаметром 100–200 мм — доступны и долговечны. Пластиковые трубы ПНД диаметром 110–160 мм — удобны в монтаже, не гниют и не корродируют. Популярная технология для фундамента из столбов для бани своими руками — быстро, недорого и без лишнего инструмента.

Деревянные столбы

Применяются только для временных и хозяйственных построек: дровяника, навеса, временной теплицы. Заглублённая часть обрабатывается антисептиком и обжигается или оборачивается рубероидом. Срок службы — 15–25 лет в зависимости от породы дерева и качества обработки. Для жилых домов и бань не рекомендуется: скорость гниения в грунте непредсказуема и сильно зависит от влажности участка.

Расчёт столбчатого фундамента

Расчёт включает три задачи: определить суммарную нагрузку от постройки (стены, перекрытие, кровля, снег), выбрать несущую способность одного столба (зависит от площади подошвы и типа грунта), определить количество и расстановку.

Точный инженерный расчёт — в материале расчёт фундамента.

Ниже — ориентировочные параметры для типовых объектов.

Обязательные точки расстановки столбов: все углы постройки; пересечения и примыкания несущих стен; точки опоры балок перекрытия и стропильной системы при больших пролётах. Промежуточные столбы расставляются исходя из нагрузки и шага.

Максимальный шаг между столбами по несущим стенам — 1,5–2,5 м для лёгких конструкций. Превышение шага без расчёта приводит к прогибу бруса обвязки между опорами — полы начинают пружинить и деформироваться.

Минимальное сечение монолитного столба или диаметр трубы — 200 мм для бань и хозпостроек; 250–300 мм для жилых дачных домов.

Глубина заложения: на непучинистых грунтах (песок, гравий) — 0,5–0,7 м; на слабопучинистых — ниже глубины промерзания или 0,5–0,7 м в сочетании с утеплением отмостки; на сильнопучинистых (влажная глина) — столбчатый фундамент не рекомендован.

Материалы и инструменты

Материалы (для монолитных бетонных столбов)

• Бетон М200–М300 или компоненты: цемент М400, крупный песок, щебень фракции 5–20 мм
• Арматура класса А400, диаметр 10–12 мм — рабочая; диаметр 6–8 мм — хомуты
• Рубероид или пластиковая труба ПНД — несъёмная опалубка скважины
• Щебень фракции 20–40 мм — дренажный слой под подошвой столба, слой 100–150 мм
• Песок крупный — для подсыпки при необходимости
• Гидроизоляция — битумная мастика или рулонная, для обработки надземной части столба и торца под ростверк
• Брус 150×150 мм или 200×200 мм, обработанный антисептиком — для нижней обвязки
• Вязальная проволока диаметром 0,8–1,2 мм
• Металлические пластины или скобы — для крепления бруса к арматурным выпускам

Инструменты

• Садовый бур или мотобур диаметром 150–300 мм — для скважин под столбы
• Лопата и лом — для доработки ям вручную
• Лазерный нивелир или гидроуровень — обязательно, для выравнивания всех столбов в одну горизонтальную плоскость
• Бетономешалка или глубокая ёмкость для замешивания небольших объёмов бетона
• Рулетка, кувалда, колышки и шнур — для разметки осей
• Ножовка или электролобзик — для раскроя бруса обвязки

Пошаговое строительство столбчатого фундамента

• Шаг 1. Геологические изыскания и выбор глубины

  Определить тип грунта, пучинистость и уровень грунтовых вод. От этих данных зависит глубина заложения столбов и целесообразность столбчатого типа вообще. На незнакомом участке — как минимум ручные шурфы в угловых точках глубиной 1,0–1,5 м: понять состав грунта и наличие водяного горизонта визуально и на ощупь.

Подробнее — в материале геология участка перед строительством.

Типичная ошибка: закладывать столбы на глубину 0,3–0,4 м без проверки грунта на пучинистость. На глинистом влажном участке мелкозаглублённые столбы выдавит при первом же промерзании.

• Шаг 2. Разметка осей столбов

  Разметить периметр постройки шнуром и колышками. Проверить прямоугольность: измерить обе диагонали прямоугольника — разница между ними не должна превышать 20 мм при длине стороны до 10 м. Отметить положение каждого столба согласно схеме расстановки: углы, пересечения стен, промежуточные точки с нужным шагом.

  Типичная ошибка: не проверять диагонали прямоугольника при разметке. Перекошенный контур — стены не встанут в углах ровно, обвязочный брус не сойдётся.

• Шаг 3. Земляные работы

  Снять растительный слой по всей площади постройки на глубину 150–200 мм — убрать корни и органику, которая даёт осадку. Пробурить скважины или выкопать ямы под каждый столб на проектную глубину. Дно каждой скважины и ямы выровнять горизонтально. Контролировать глубину по отметке — погрешность не более 20–30 мм.

  Типичная ошибка: бурить скважины разной глубины без контроля. Столбы выйдут на разные отметки — выравнивать их срезкой бетона значительно сложнее, чем предотвратить ошибку на этапе бурения.

• Шаг 4. Дренажный слой и подготовка основания

  На дно каждой скважины или ямы засыпать щебень фракции 20–40 мм слоем 100–150 мм и утрамбовать ручной трамбовкой или отрезком трубы. Щебень отводит воду от подошвы столба и предотвращает капиллярный подъём грунтовой влаги к телу столба снизу.

  Типичная ошибка: пропустить дренажный слой. При сезонном подъёме воды подошва столба оказывается во влажном грунте — бетон насыщается влагой и при замерзании разрушается изнутри.

• Шаг 5. Установка опалубки

  Свернуть рубероид в трубу по диаметру скважины и опустить в скважину — или установить готовую пластиковую трубу ПНД. Труба должна выступать над поверхностью грунта на высоту надземной части столба — обычно 200–400 мм.

Для прямоугольных столбов из кирпича или блоков используется сборная деревянная опалубка. Детали монтажа — в материале опалубка для фундамента.

Типичная ошибка: в сыпучих и рыхлых грунтах не устанавливать опалубку вообще. Бетон при заливке перемешивается с осыпавшимся грунтом — столб теряет расчётную прочность.

• Шаг 6. Монтаж арматурного каркаса

  Связать каркас из 3–4 рабочих стержней арматуры класса А400 диаметром 10–12 мм, соединённых хомутами диаметром 6–8 мм с шагом 200–300 мм. Каркас должен выступать выше верха столба на 150–250 мм — эти выпуски связываются с брусом нижней обвязки через металлические пластины или скобы. Защитный слой от стенки скважины — минимум 30–40 мм.

Детали — в материале армирование фундамента.

Типичная ошибка: не предусматривать выпуски арматуры выше тела столба. Без выпусков нет жёсткой конструктивной связи столба с ростверком — при горизонтальных нагрузках (ветер, снег на крыше) столбы могут смещаться.

• Шаг 7. Заливка бетона

  Залить бетон М200–М300 в скважину с опалубкой непрерывно, послойно, уплотняя каждый слой штыкованием арматурным прутом или ручным глубинным вибратором. Заполнить до верха опалубки. Верхний торец столба выровнять горизонтально — он будет опорной плоскостью для бруса обвязки.

Детали о выборе марки бетона — в материале бетон для фундамента.

Типичная ошибка: заливать бетон без уплотнения одной быстрой порцией. Воздушные пустоты в теле столба резко снижают его несущую способность и долговечность.

• Шаг 8. Выдержка бетона

  Не нагружать столбы монтажом ростверка ранее чем через 7 дней при температуре воздуха +15–20°С. Полная расчётная прочность бетона набирается через 28 дней. В первые 3–5 дней при жаркой сухой погоде укрыть верхние торцы столбов плёнкой и периодически увлажнять — предотвратить пересыхание и усадочные трещины на поверхности.

  Типичная ошибка: укладывать ростверк через 1–3 дня после заливки. Свежий бетон не набрал расчётной прочности — нагрузка при монтаже может вызвать трещины в теле столба.

• Шаг 9. Гидроизоляция столбов

  Нанести битумную мастику на всю надземную часть каждого столба в два слоя с промежуточной сушкой. Уложить рулонную гидроизоляцию — рубероид в два слоя — на верхний торец столба под брус обвязки. Это отсекает капиллярный подъём влаги из бетона в древесину.

Детали о материалах — в материале гидроизоляция фундамента.

Типичная ошибка: укладывать брус обвязки прямо на бетон без гидроизоляционной прокладки. Капиллярная влага из бетона постоянно питает дерево в точке опоры — брус гниёт изнутри через 5–10 лет, причём снаружи это незаметно до момента разрушения.

• Шаг 10. Монтаж ростверка (нижней обвязки)

  Уложить брус 150×150 мм или 200×200 мм, обработанный антисептиком, на верхние торцы столбов через слой рулонной гидроизоляции. Соединить брус в углах врубкой вполдерева или в лапу, зафиксировать нагелями или болтами. Проверить горизонтальность ростверка по всей длине нивелиром — допустимое отклонение 5 мм на длину 3 м. Зафиксировать брус к арматурным выпускам болтами через металлические пластины или анкерные скобы.

  Типичная ошибка: не контролировать горизонтальность ростверка по нивелиру. Перекошенный ростверк передаёт неравномерную нагрузку на столбы и не позволяет ровно установить стены и лаги пола.

Столбчатый фундамент для бани: особенности

Баня — идеальный объект для столбчатого фундамента: небольшой вес, компактные размеры, чаще всего каркасная конструкция или сруб из бруса. Фундамент из столбов для бани своими руками — классическое решение, проверенное десятилетиями. Типовые параметры для бани 4×6 м: 9–12 столбов, диаметр 150–200 мм, глубина 150–200 мм ниже глубины промерзания на пучинистых грунтах или 0,5–0,7 м на непучинистых.

Нижняя обвязка — брус 150×150 мм или 200×150 мм, обязательно обработанный антисептиком и антипиреном. В бане высокая влажность и резкие перепады температур — дерево без защиты разрушается значительно быстрее, чем в обычном доме.

Критически важный момент — вентиляция подпольного пространства. Высокая влажность внутри бани создаёт повышенное конденсатообразование под полом: влажный тёплый воздух проникает через щели пола в подполье и конденсируется на холодных конструкциях. Продухи в цоколе обязательны с двух противоположных сторон, суммарной площадью не менее 1/400 от площади подполья. Без вентиляции подполья брус нижней обвязки и лаги пола сгниют за 3–7 лет.

Если баня строится на пучинистом влажном грунте — стоит рассмотреть свайный фундамент на буронабивных сваях ТИСЭ или плитный фундамент: они значительно устойчивее к сезонным деформациям на таких грунтах.

Столбчатый фундамент на пучинистых грунтах

Столбчатый фундамент — слабое место именно при морозном пучении: столбы малого сечения плохо сопротивляются касательным силам, которые обхватывают тело столба и тянут его вверх при промерзании и расширении грунта. При этом разные столбы могут подниматься на разную высоту — постройка перекашивается.

Два допустимых подхода при умеренном пучении:

1. Заглубление ниже глубины промерзания. Столбы опираются на непромерзающий пласт — пучение не действует на подошву снизу. Касательные силы по боковой поверхности столба всё равно остаются, но если столб достаточно тяжёл и обвязка связывает всё в систему — конструкция держится.
2. Утепление отмостки и периметра. Плиты ЭППС по периметру постройки уменьшают глубину промерзания грунта в зоне столбов — снижают силы пучения. Применяется как дополнение к заглублению, не как замена.

При сильнопучинистых грунтах — влажная глина, заторфованные и обводнённые участки — столбчатый фундамент не рекомендован вне зависимости от глубины заложения. Для таких условий оптимальны буронабивные сваи ТИСЭ или плитный фундамент. Детальный разбор поведения разных типов фундаментов при пучении — в материале фундамент на пучинистых грунтах.

Типичные ошибки при строительстве столбчатого фундамента

1. Мелкое заложение на пучинистом грунте. Глубина 0,3–0,4 м на глинистом влажном участке без проверки грунта. Итог: столбы выдавливаются при первом промерзании — постройка перекашивается уже в первую зиму.
2. Нет дренажного слоя под подошвой столба. Влага скапливается непосредственно под бетоном. Итог: при замерзании вода разрушает бетон снизу — подошва крошится через 5–10 лет.
3. Брус обвязки уложен на бетон без гидроизоляции. Капиллярная влага постоянно питает дерево в точке опоры. Итог: брус гниёт в месте контакта с бетоном через 5–10 лет, причём снаружи процесс незаметен до критического разрушения.
4. Столбы выставлены без нивелира на разные уровни. Разница высот более 10–15 мм между столбами. Итог: ростверк ложится с перекосом, нагрузка неравномерна, стены встают криво, полы имеют уклон.
5. Слишком большой шаг между столбами. Шаг более 2,5 м для бруса 150×150 мм без расчёта. Итог: брус прогибается между опорами под весом стен и нагрузкой пола — полы пружинят и деформируются.
6. Отсутствие продухов в цоколе. Подпольное пространство закрыто без вентиляционных отверстий. Итог: конденсат накапливается в подполье, нижняя обвязка и лаги пола гниют через 3–7 лет.
7. Столбчатый фундамент под тяжёлую постройку без расчёта. Применение под кирпичный или блочный дом «по аналогии» с баней. Итог: неравномерная просадка отдельных столбов, трещины в стенах, разрушение кладки.

Полный разбор ошибок с механизмом разрушения и стоимостью последствий — в материале ошибки при строительстве фундамента.

Сколько стоит столбчатый фундамент

Стоимость складывается из бурения или копки ям, материала столбов, бетона, арматуры, бруса обвязки и гидроизоляции. Ориентировочные диапазоны для бани 4×6 м с 10 столбами под ключ (материалы и работа):

• Монолитные бетонные столбы диаметром 200 мм, длина 1,0 м, брус 150×150 мм — от 35 000 до 70 000 руб.
• Столбы из блоков на бетонной подошве, брус 150×150 мм — от 25 000 до 50 000 руб.
• Столбы из пластиковых труб с заливкой бетоном, брус 150×150 мм — от 20 000 до 45 000 руб.

Столбчатый фундамент — наиболее дешёвый тип для лёгких построек: дешевле ленточного фундамента в 3–5 раз для сопоставимых объектов. Структура затрат: бетон и арматура — 35–45%, брус обвязки — 20–30%, земляные работы — 15–20%, гидроизоляция и крепёж — 10–15%. Детальный разбор по всем статьям затрат — в материале сколько стоит фундамент для дома.

Частые вопросы

Столбчатый или ленточный фундамент: что выбрать для бани?

Для каркасной или брусовой бани на непучинистом или слабопучинистом грунте — столбчатый предпочтительнее: дешевле в 3–5 раз, строится за 1–3 дня, не требует спецтехники. Ленточный оправдан, если нужен высокий цоколь (например, на участке с подтоплением), если баня тяжёлая (блочная, кирпичная) или грунт сильнопучинистый. Для стандартной каркасной бани 4×6 м на нормальном грунте столбчатый фундамент полностью достаточен.

Можно ли строить на столбчатом фундаменте дом для постоянного проживания?

Да, но с ограничениями. Подходит для одноэтажного каркасного или деревянного дома площадью до 50–60 м² на непучинистом грунте. Двухэтажный дом, дом из газобетона, кирпича или любой дом с тяжёлой кровлей — требуют расчёта; в большинстве случаев ленточный или свайный фундамент будет надёжнее. Столбчатый фундамент не позволяет сделать подвал или утеплённое подполье без дополнительных мер по обшивке и утеплению цоколя.

Сколько столбов нужно на баню 4×6 и 6×6 м?

Для бани 4×6 м при шаге 2 м — 9–12 столбов (углы + промежуточные по периметру + под средней балкой перекрытия). Для бани 6×6 м при шаге 2 м — 12–16 столбов. Точное количество зависит от конструкции перекрытия и веса постройки. Под каждый угол и пересечение несущих стен — столб обязателен; промежуточные — расставляются с шагом, при котором брус обвязки не прогибается.

Какой материал столбов выбрать: кирпич, блоки или бетон?

Для большинства объектов оптимальны монолитные бетонные столбы в несъёмной опалубке из трубы — надёжно, долговечно (100+ лет), не требует квалификации каменщика. Кирпичные и блочные столбы дешевле по материалу, но требуют монолитной подошвы под каждый столб и не подходят при высоком УГВ. Пластиковые трубы с бетоном — самый быстрый и доступный вариант для бани и беседки. Деревянные столбы — только для временных построек.

На какую глубину закладывать столбы?

На непучинистых грунтах (крупный песок, гравий, скала) — 0,5–0,7 м достаточно для лёгких построек. На слабопучинистых — 0,7–1,0 м или ниже глубины промерзания. На среднепучинистых — ниже глубины промерзания обязательно: Москва — 1,5–1,7 м; Урал — 2,0–2,2 м. На сильнопучинистых грунтах столбчатый фундамент не рекомендован вне зависимости от глубины.

Нужна ли нижняя обвязка (ростверк) для столбчатого фундамента?

Для любой жилой и хозяйственной постройки — да, обязательна. Без обвязки столбы работают независимо: каждый воспринимает только нагрузку от точки опоры и может смещаться в горизонтальной плоскости. Нижняя обвязка связывает столбы в единую систему, перераспределяет нагрузку между ними и служит опорой для стен и лаг пола. Без обвязки столбчатый фундамент — просто набор отдельных опор, а не фундамент.

Можно ли делать столбчатый фундамент зимой?

Бурение скважин зимой на непромёрзшем участке — возможно. Проблема в заливке бетона: при температуре ниже +5°С бетон необходимо прогревать или применять противоморозные добавки, иначе вода в составе бетона замёрзнет до набора прочности. Для небольших объёмов бетона в столбах (несколько литров на столб) это технически решаемо, но трудоёмко. Оптимально — строить столбчатый фундамент в период с апреля по октябрь.

Как выровнять столбы в одну горизонтальную плоскость?

Два рабочих способа. Первый — заливать бетон в трубы-опалубки до проектной отметки, заранее выставленной нивелиром: на каждую трубу нанести метку уровня и заполнять точно до неё. Второй — залить столбы с небольшим запасом по высоте, выдержать бетон до набора прочности 28 дней, затем срезать лишнее перфоратором или зубилом до единой отметки по нивелиру. Первый способ точнее; второй — когда первый не удался. Гидроуровень работает не хуже лазерного нивелира и стоит в разы дешевле.
